| ３極管アンプ |
| ４極管アンプ（ＧＫアンプ）は、自作したのですが、３極管アンプ（ＧＧアンプ）は自作経験がなく、ある方から3ＣＰＸ800の３パラを譲り受けました。壊れていると言うことだったので恐ろ恐ろ電源を入れてみました、通常真空管は３分位予熱期間があるのですが、そこまで到達出来ずプロテクターが作動しＮＧでした。管がＮＧと思い全部抜き電源ＯＮすると問題なし、管１本でトライするとＮＧ、どうもプレート電流が異常電流になっているみたいで、管がダメかな？と思って調べていたら、カソードバイアスのツェナーが通となっていました。過去、話は聞いていましたがバイアス電流を変更するのにツェナーを変更するから誰かＷの大きいツェナーを持っていませんか？と聞かれたことがありますが、自分で触ってやっと判りました。そこで、ツェナーダイオードを変更しなくても、半固定ＶＲで連続可変出来る回路に変更しましたので、紹介します。規定バイアス電流の前後を振ってみると、ＩＭＤ特性が５～８ｄＢの変化（改善）が確認出来ます、もしトライされる方は自己責任でお願いします。ノンクレームです。外観もまずまず綺麗な方で、りっぱなアンプになりました。 予備真空管をGETしておこうと思ったのですが、一般的に”３CX８００”はよく見かけますが、本機は”３CPX８００”でPが付くとプレート最大印加電圧が、２５００Vよりも高く３５００Vの真空管で未だにGET出来ていません。 現在は３極管アンプを主に使用しております、４極管アンプは重量・騒音の関係で使用環境にマッチしません。ケースが大失敗。 |
回路図ファイル |
３ＣＰＸ800 ３本 |
外観 |

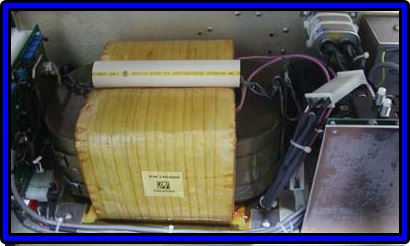

高圧トランス |
本機のバイアス調整回路の改修 |
|
|
過去に４度の故障 ①真空管のフィラメント電流のリターン（GND）が、基板取り付けビスでGNDとなる構造でパターン剥がれで電波出ず。 ＜対策＞リード線でGND固定処理した。 ②送信はOKであるが、受信時、受信ANTが正常に繋がらない。 ＜対策＞送受リレーの接点不良、新品のオムロン１６Aリレーに交換。同じ不良が２度発生。 ③１次側（200V）印加で漏電ブレーカー落ち ＜対策＞誘雷で１次側ーGND間のパスコン短絡。 真空管３本は未だに元気で頑張っている。 |
|
| ４極管アンプ |
| 壊れ物を知り合いからいただいたアンプがベースですが、修理をトライしたものの高圧トランス／リレー等多くの部品がＮＧでしたただ真空管はＯＫだったみたいなので、知り合いに聞きながら色々教えていただきながら不足部品を集め作ってみました。とても紹介出来る物ではないのですが、ケースも知人の鉄工所で作ったものの大失敗です。最終的にはプリセットチュン機能の仕様が目標ですが、現在未だ至っておりません。最終仕様まで完成したら、ケースも見栄えを良くして再度アップします。真空管の名称を記載すると、パワーを予測されますので記載したくないのですが、私はこれで運用しても正真正銘1ＫＷ前後しかパワーは出ません。もっとハイパワーにするとゴジャクソの信号になります。 こんな言い訳を書くところ逆にハイパワーが出ていると思う人がいるかも？・・・実は・・・ |
4CX2500もどき（ＧＵ８４Ｂ） Ｘ ２ |
ＲＦブロック |
 |
ブロアで吹き付け、ブックファン２個で吸い出し |
