秋月のリモコン送信ユニットからの信号をデコードする。

秋月リモコン送信ユニット
送信ユニットは、38KHｚの赤外線でデーター配列はNECのリモコンに準拠した１３キーです。受光ユニット（GP1UXC41QS)で検波したパルス配列は、CPUの�C番へ入力し、13キーをソフトデコードし、14番〜26番へ出力されます、送信ユニットのキーが押されている間は、各キーに振り分けられた端子から、’H’レベルが出力され続きます、キーを離せば’L’となります。 本送信ユニットには難点がある。 冬場、温度が低いとリモコン送信信号が出ない。温めてやるとOKとなる、実質、冬場には使用出来ない。

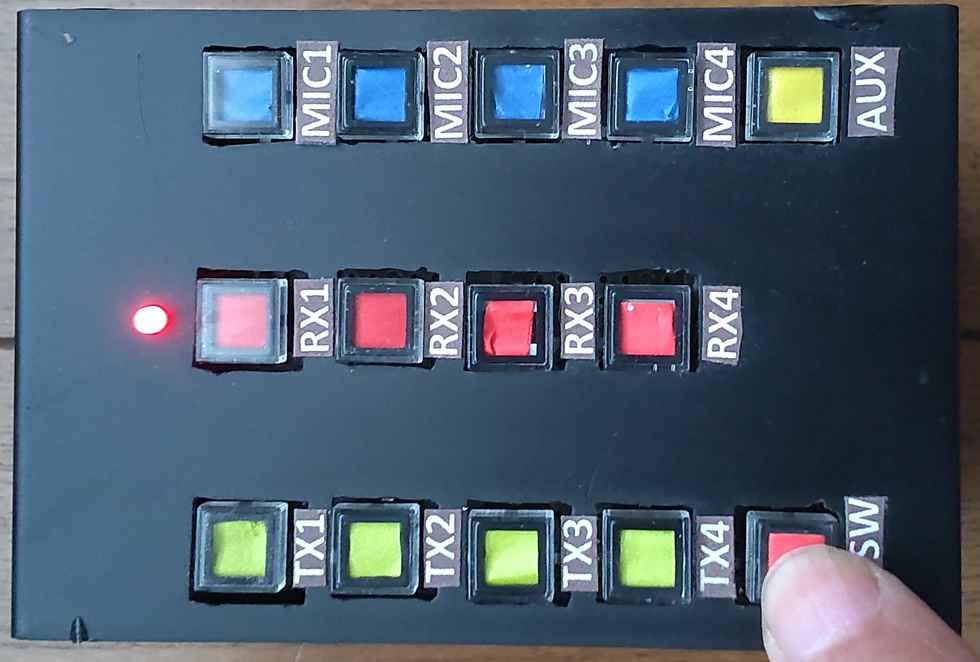

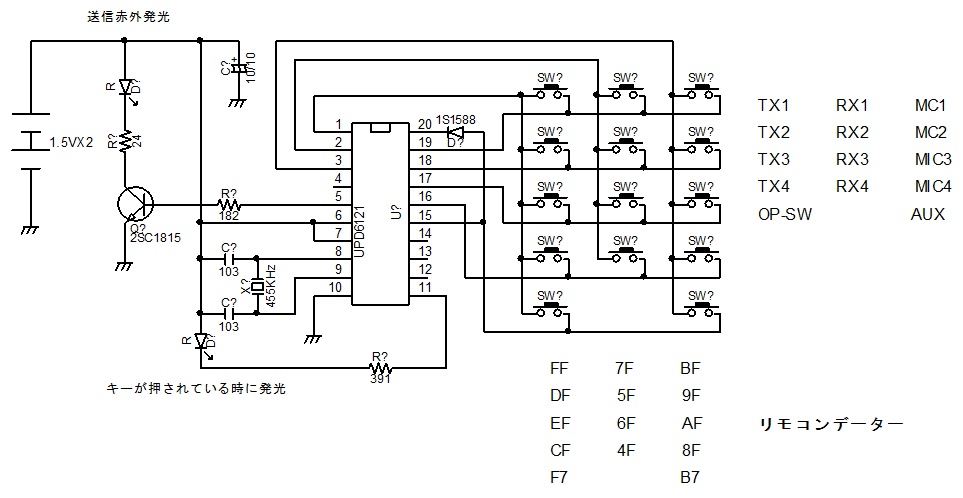

そこでリモコン送信ユニットを自作した。 回路図 　　 　 これは”Control-Box-New”で使用予定。
